游乐设备尺寸标注核对，先看这条尺寸对应哪个对象、从哪里到哪里、沿什么方向，再读数值、单位和说明。外廓长度、构件中心之间的距离和两物之间的净空，可能都写在同一张图上，不能因为数字接近就互相替代。对看不清的起终点，请出图方在当前版本上指认；截图量取和自行推算不宜进入订货或施工确认。

本文面向需要与设计、采购和设备提供方沟通的项目人员。目标是把一个尺寸问题问清楚。具体尺寸是否满足使用、结构、安装与安全要求，需要对应产品和场地资料，由承担该项职责的人员审核。

把尺寸放回它描述的对象

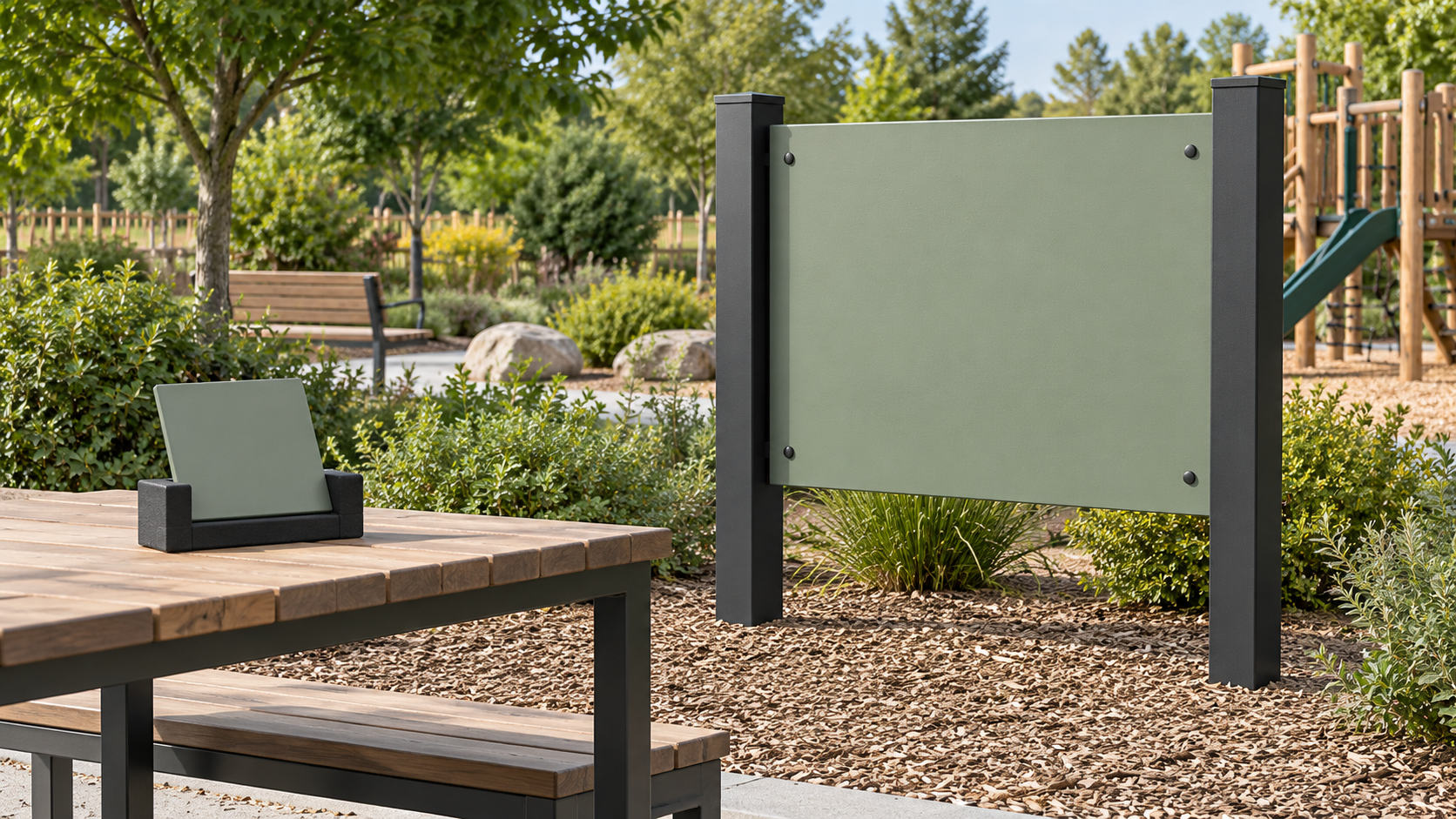

假设一张方案图同时画出互动面板、支架和相邻座椅，设备下方的一条长尺寸可能表达整体外廓，也可能只到支架边缘。先找到尺寸线两端通过引出线连接的位置，再看文字说明。不能从数字靠近哪件物体，就推定它描述哪件物体。

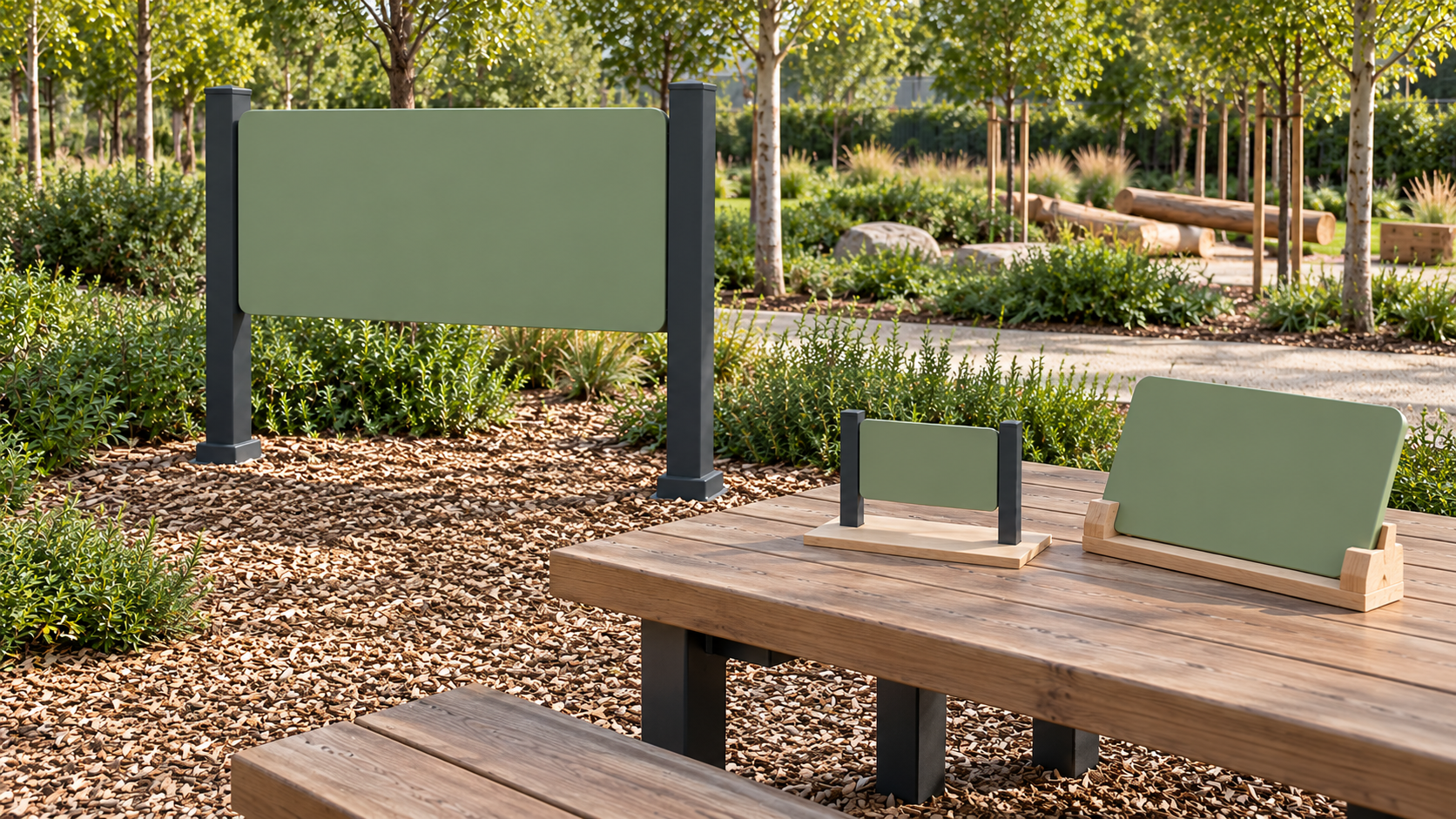

还要问清对象处于哪种状态。包装、运输、安装完成或部件展开后的尺寸，服务的任务不同。方案沟通中可以把状态写在问题里，例如“这里要确认安装完成后整组面板的外廓”，避免对方回答了一个正确却不适用的数字。

起终点会改变同一对象的量法

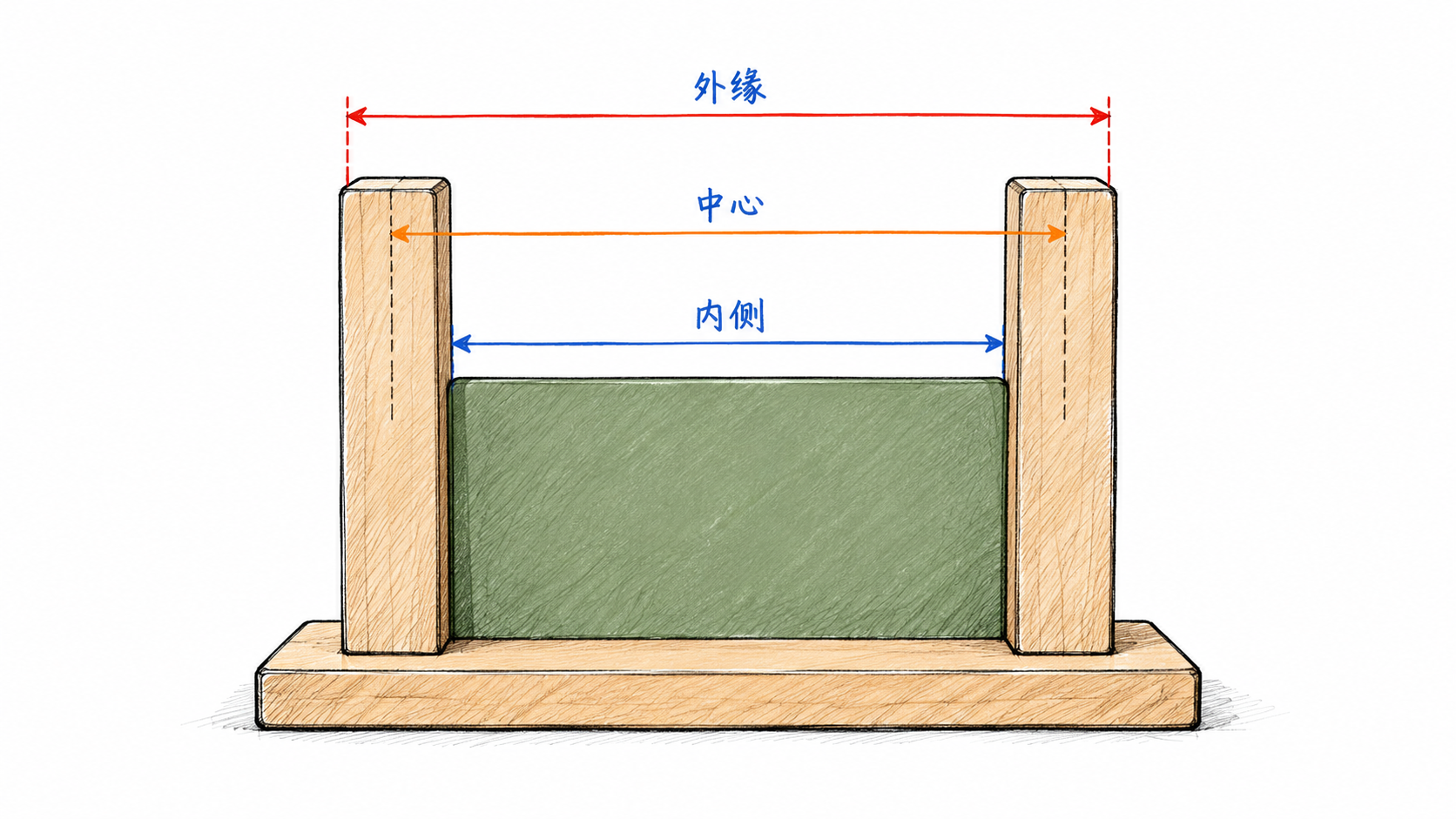

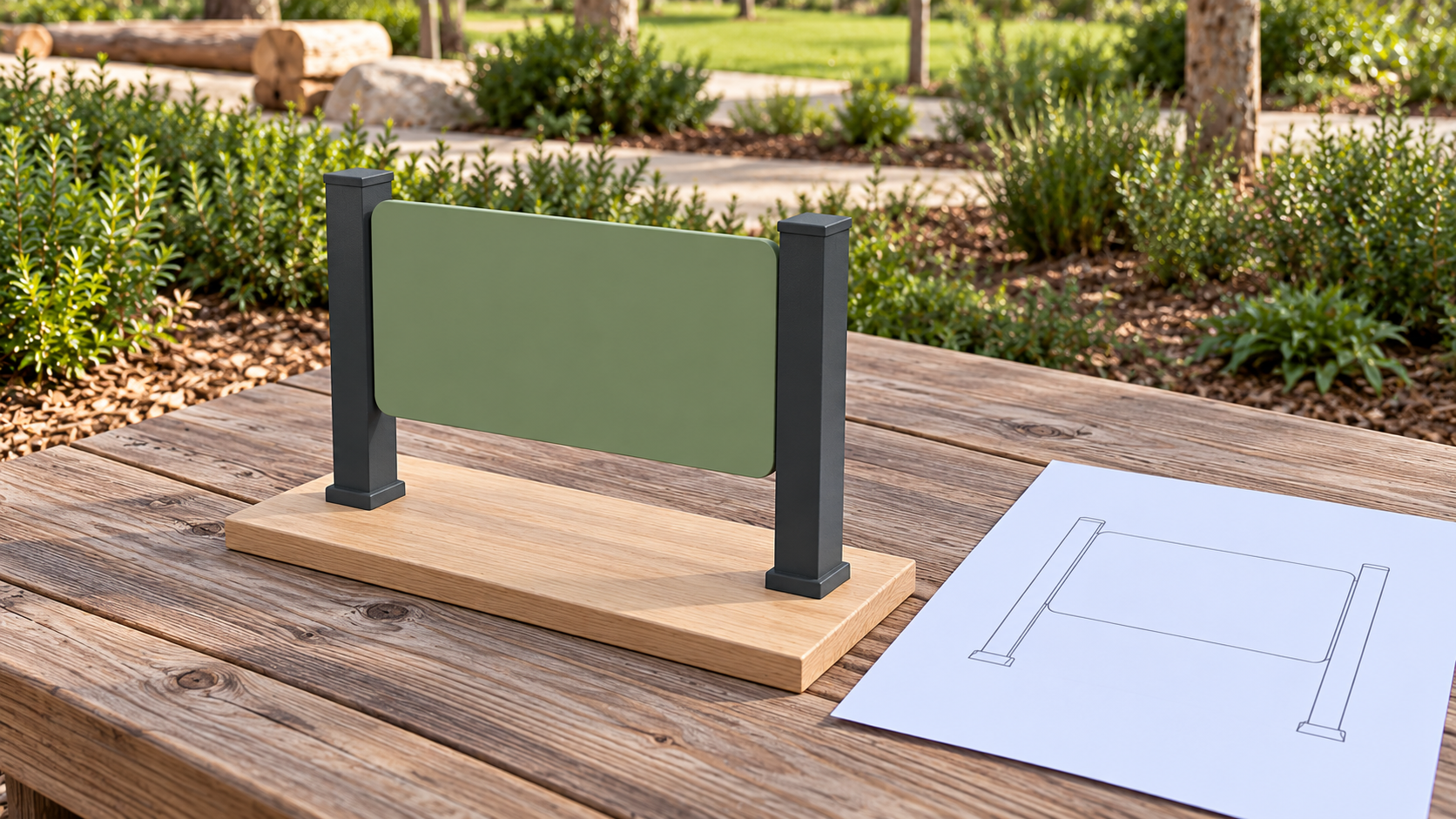

同一组支架，可以讨论两侧最外缘、柱中心之间或内侧可用空间。三种表达各有用途。若读者实际要问部件能否放入预留位置，提供方却回答柱中心间距，双方即使读到同一个数，也未必完成同一项确认。

Autodesk官方绘图文档说明，尺寸可作为视图几何的标注，基线尺寸需要指定原点。这只提供理解表达方式的背景。具体文件使用什么起点、边线或中心线，应回到本图定义，不能把软件说明当成项目技术依据。

方向也要说清楚

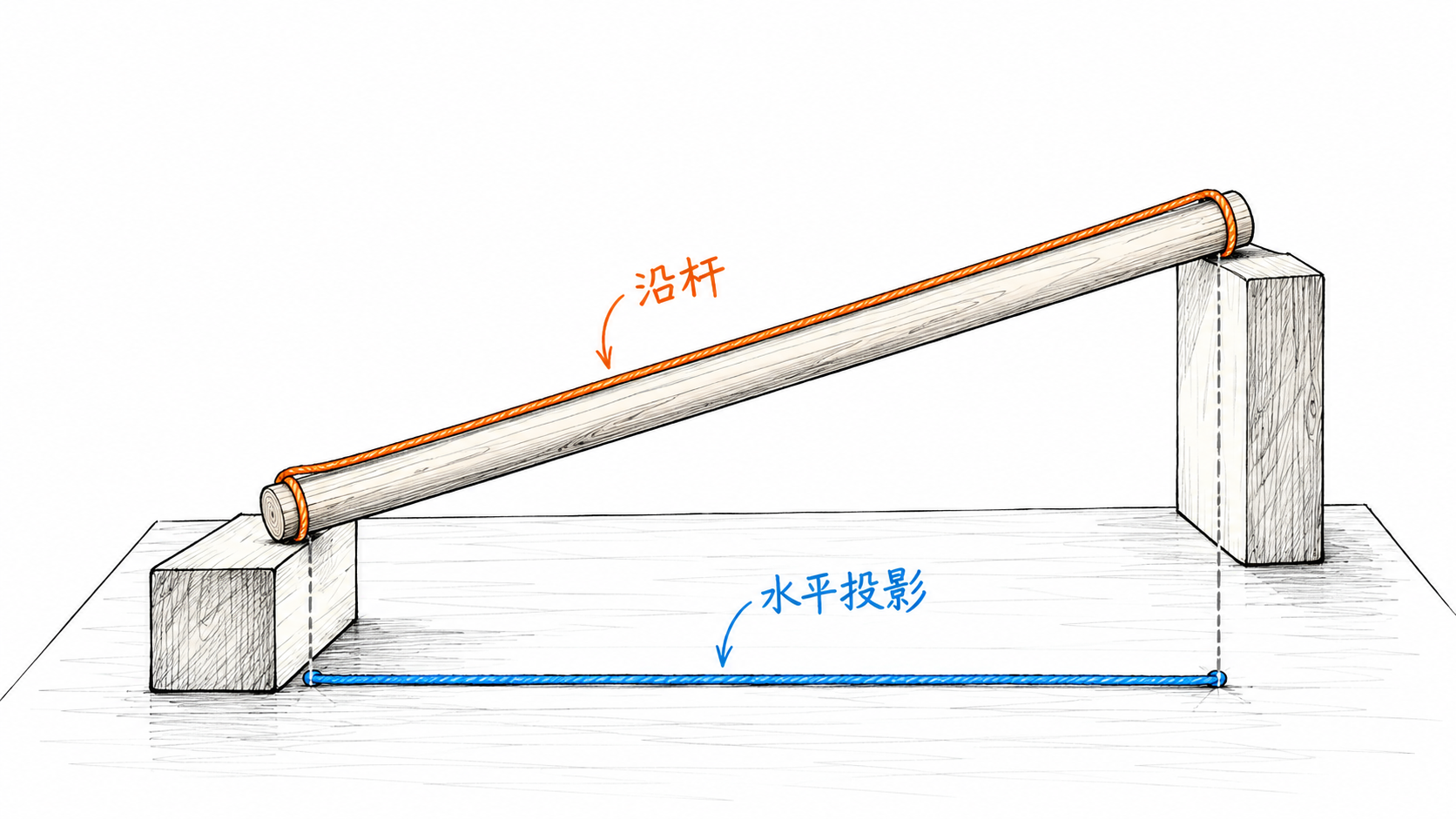

一条斜向构件的实际长度、它在平面上的水平投影，以及连接点之间的竖向距离，并不是同一个量。看到斜线旁边有数字，应看它依附的是哪条尺寸线、在哪个视图中表达；不凭页面上下位置猜测测量方向。

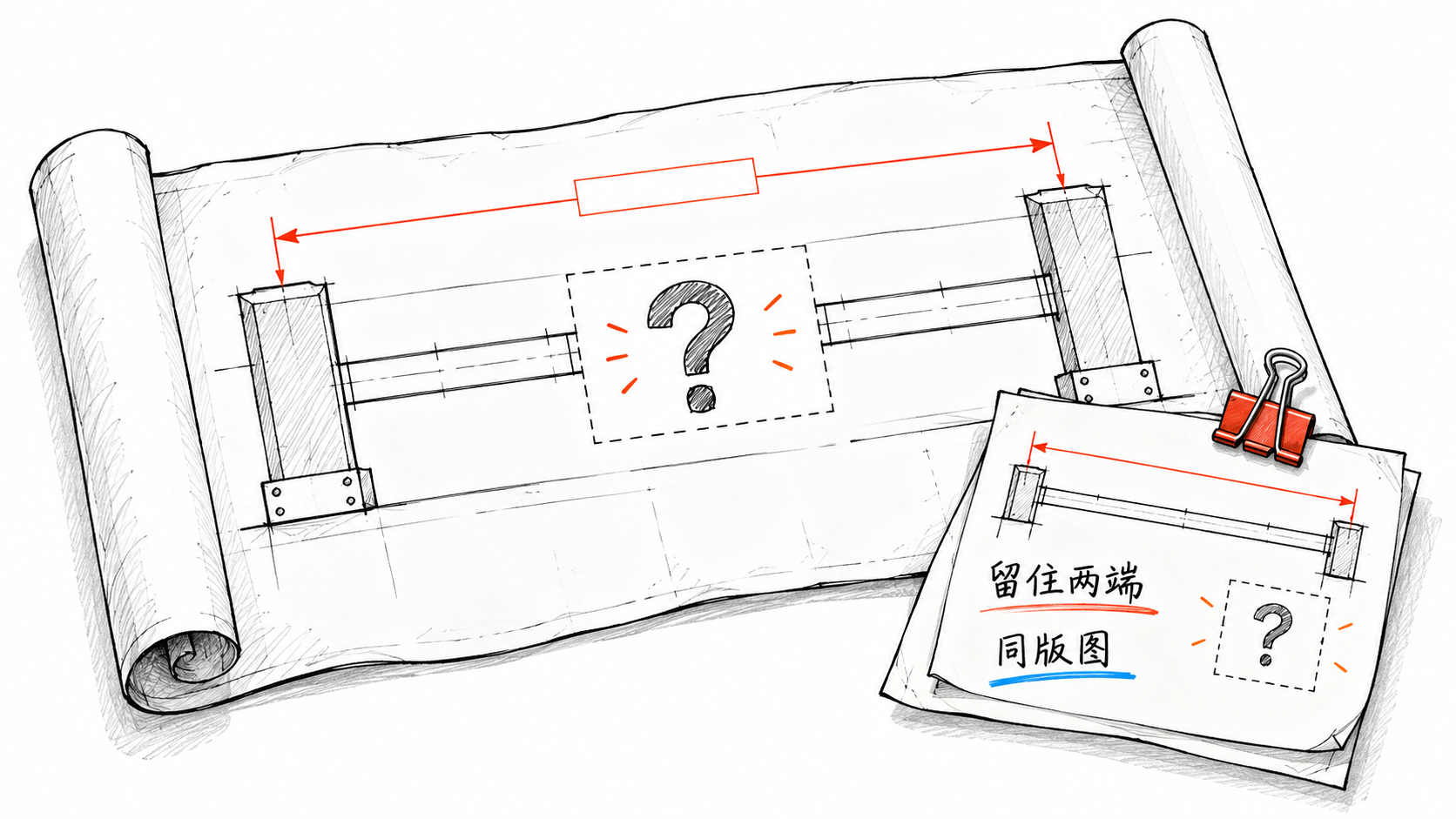

对采购协调人员，实用做法是将原图中尺寸线和对应几何一起截取，并保留图号、版本和局部所在位置。只截一个数字会丢失起终点，截得过近也可能丢失“参考”或对象状态等说明。若涉及安装定位，不在聊天截图上直接补一个看似合理的数字。

画面量起来相同，不等于标注含义相同

图片和PDF可能经历缩放，视图也可能采用不同显示比例。直接在屏幕上量像素，解决不了这条尺寸究竟指什么的问题。即使拥有可测量的原始文件，仍需确认版本、单位、视图和使用权限，避免把检查所得当成已经批准的设计输入。

发现图上几段距离似乎不能相加时，先保留原表达。它们可能不在同一方向、不属于同一对象，也可能涉及未理解的基准或标注条件。不要为了让数字凑齐，改掉一处标注或补写缺失项。让出图方解释，得到可追溯答复后再继续。

尺寸清楚以后，材料与维护仍要另核

外廓可以帮助讨论摆放，却不能说明板材厚度、连接构造或可用维护空间。材料名称、表面处理、连接方式和耐候证据，需要与拟供型号及部件对应；尺寸线画得齐全并不能补足这些资料。

后续更换面板或开启检修盖时，可能需要与静止外廓不同的空间。采购时可请提供方另行说明维护操作和部件退出条件，再交由相关专业与现场安排核对。本文不提供通用间隙、承载、基础或施工数值，也不据一张图认定设备合格。

把歧义写成一个可回答的问题

可以这样写：“本次使用某图号某版文件，请确认这条尺寸对应整组设备还是局部构件；两端是最外缘、中心还是内侧，测量方向及所用单位是什么？如用于订货或定位，请提供相应受控文件。”

答复应能回到同一对象和版本。若只收到新的口头数字，还要核对它是否已经进入有效文件。涉及多方接口时，将尚未确认项保留在记录中，不让一次聊天回复代替本应完成的专业确认。

常见问题

为什么外廓尺寸不能直接当净空？

因为起终点可能不同。净空需要先明确是哪些边界之间可用的空间，再结合使用任务和有效资料确认。

图上没有写尺寸，可以按比例量吗？

可向出图方询问缺失项。自行量图不宜代替订货、定位或施工所需的明确尺寸与批准文件。

两张图数字不一样，应该信哪张？

先核对版本、对象状态、视图与起终点，再请求有职责的提供方解释并确定有效依据，不按数字大小自行选择。

换了配置还用原尺寸记录吗？

需要确认受影响的对象。配置、部件或安装状态变化后，请提供方说明哪些尺寸与接口需要重新核对。

参考资料与适用范围

Dimensions in Drawings

尺寸标注绑定视图几何，基线尺寸选择原点；绘图标注与模型控制并非同一回事。绘图软件文档只用于解释标注与几何对象的关系，不是中国工程制图或游乐设施合格依据。实际尺寸、专业设计和施工确认依项目有效资料与相关人员审核。

选一条有歧义的尺寸，请出图方在同版本图上标明起终点和用途。
