比较两版游乐设备方案时，先要求它们使用同一场地底图、相同绘图比例和明确的配置范围。设备在一张渲染图里占满画面，在另一张图里只占一角，可能只是镜头和图幅不同。仅凭这种差异，无法判断哪版设备更多、占地更大或布置更合适。

本文讨论前期方案沟通中的比较方法。图面整理能帮助提出问题，设备尺寸、使用空间及现场适用性仍应回到对应型号资料和项目专业审核。

先说清楚这一轮要比较什么

一轮会议最好先固定一个比较对象：同一片场地内的设备布置、同类设备的外形尺度，或两种玩法组合。若一版包含周边景观，另一版只画设备，先补齐范围再讨论。范围未对齐时，画面里多出来的树、座椅或配套可能被误读成设备方案差异。

可以在会议资料开头写一句：本轮比较的是同一儿童活动区内、相同候选配置的占地和路径关系。暂不比较施工做法、材料性能或报价。这样有助于把问题留在本轮能回答的范围内。若候选配置确实不同，要把差异公开列出，不为追求视觉整齐把不同对象假装成相同对象。

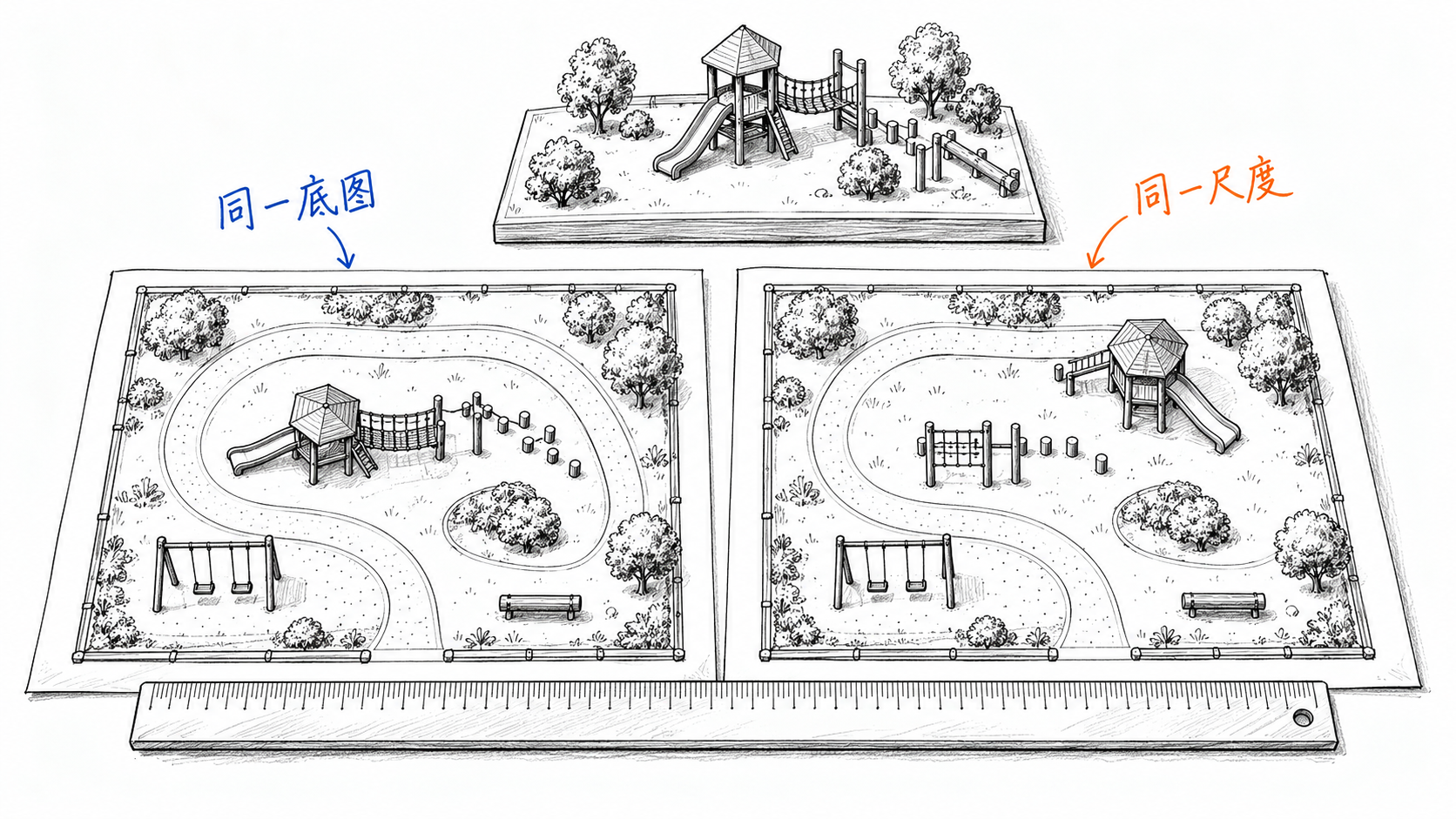

同一底图和比例怎样落实

两版总平面应保留相同的场地轮廓、道路及固定参照物，标明比例或可核尺寸。版面可以不同，但用于叠合比较的部分应能对应。如果资料只有无比例效果图，应索要可核尺寸的平面资料；不要从树木、渲染人物或装饰物的画法反推设备尺寸。

比较时选一个稳定参照物，例如已经确认的场地边界或现有建筑。它的用途是把两版图放回同一个空间，不能代替测量。手机截图、打印缩放和将图片拖进幻灯片都可能改变显示大小；屏幕上的尺子无法自动成为图纸比例尺。

同尺度以后仍要核对占地对象

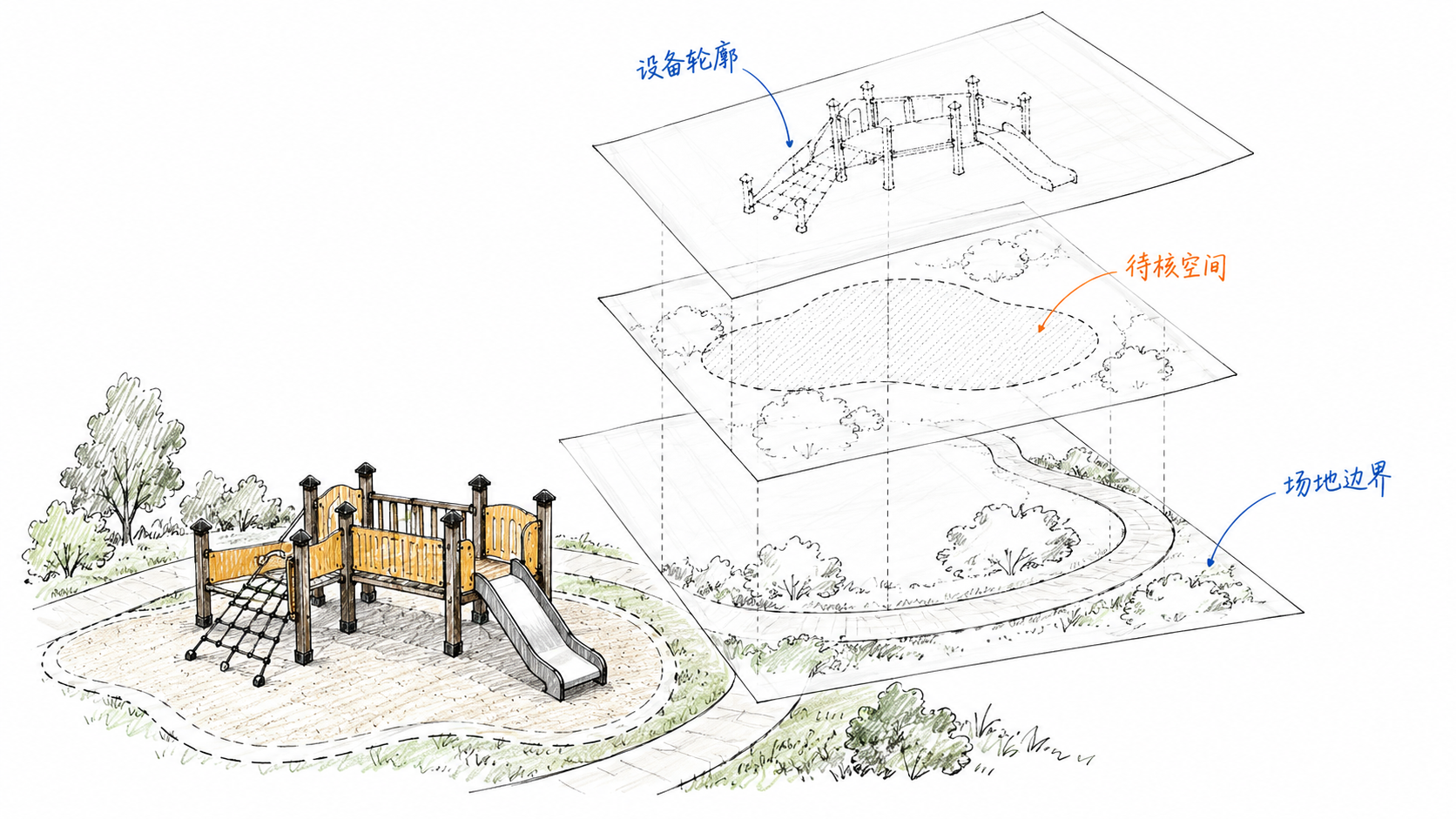

设备外轮廓、某一组合的布置范围和项目需要核实的使用空间属于不同对象。前期图若只画出外形，不能据此认定周边空白都可以继续放设备。应请承担相应任务的人员说明图中采用了哪一种范围，以及它依据的产品配置和资料版本。

在同一底图上分别核对设备轮廓和待确认的空间边界，保留入口、出口及已有通路。边界尚未核实，就在内部比较记录中写明待确认，而不要绘制一圈看似精确的区域并把它当作已批准条件。本文不提供通用间距、面积或安全尺寸。

效果图负责形象，平面资料负责位置关系

效果图适合交流主题、色彩、可见面及整体气氛。总平面更适合比较布置和场地关系。两种图可以互相核对，却不能互相替代。让渲染图采用接近的视角与镜头，有助于减少误读；即使这样做，仍需尺寸资料支持占地判断。

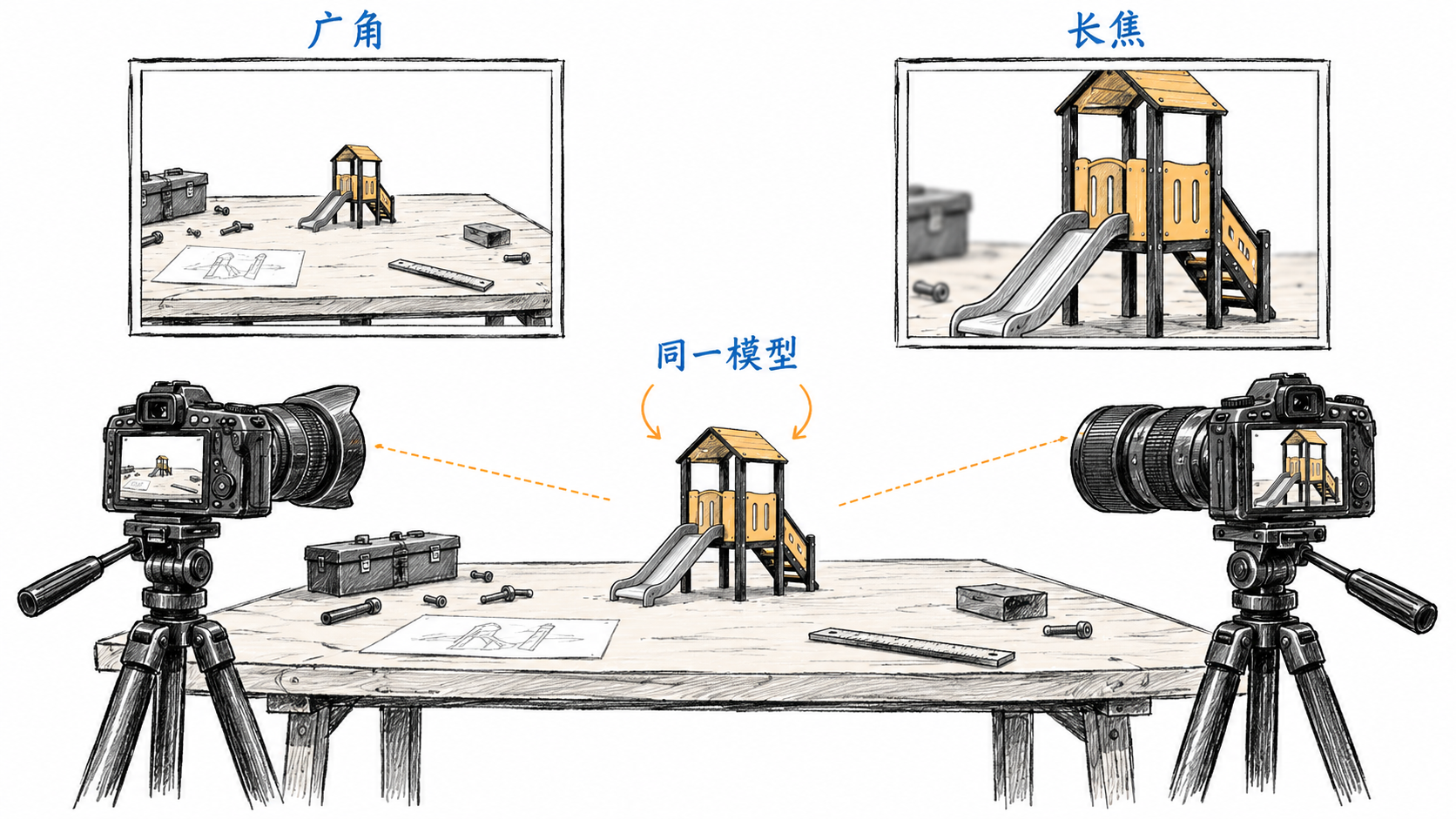

假设两版使用同一设备，第一版从近处拍摄，第二版从场地远处俯视。第一版显得更突出，并不说明设备被放大。反过来，若设备确实换了尺寸，制作两张看上去同样大小的图片也不能消除真实差异。比较记录应分别说明视图变化和配置变化。

留下一份能追溯的比较记录

一份有用的记录应说明比较目的、底图依据、配置及版本、核对过的尺寸和未解决的问题。选定方案后保留原比较材料，不把未入选图继续作为当前配置依据。后续更换设备或调整位置时，重新核对受影响部分；旧图中的尺度关系不能自动沿用。

外观偏好与技术结论也要分开记录。会议可以认可一版配色或造型，同时保留尺寸、材料及使用条件的待核问题。图面看起来协调，不能证明材料性能、结构、安装或维护已经得到确认。

常见问题

如何处理两张不同图幅的方案图？

先核对各自比例和已确认尺寸，再输出能在同一底图对应的比较版本。把图片拉到一样宽，只能统一显示宽度。

为什么同样面积的两个方案仍不好比较？

面积相同不代表场地形状、入口、设备配置和路径相同。需保留这些实际条件，说明哪些差异属于方案本身。

多少效果图才能完成方案确认？

没有可通用于所有项目的数量。所需图面应覆盖本轮要回答的问题；补充可核尺寸资料通常比增加相似镜头更有帮助。

有哪些资料应与比较图一起保留？

保留底图依据、配置清单、相关型号资料、图面版本和会议问题记录。涉及技术认可的事项另按项目职责审核。

下一次比较前

选两张正在讨论的方案图，请资料提供方说明它们的底图、比例、配置和本轮比较范围，再决定要补哪份图。

参考资料与适用范围

本文是前期方案沟通的条件式分析，不代表具体产品或场地已经通过技术确认。具体使用条件应核对有效资料；不提供通用安全尺寸或效果保证。
