游乐设备分解图核对应先确认图号、版本和部件号，再把图中对象对应到同版本明细与装配位置。为便于观看而拉开的距离，不能直接充当安装尺寸；部件看得见，也不能单凭这一点认定它在供货范围内。

这类核对适合建设方、设计方和采购方在资料沟通时使用。它帮助把“这个东西是哪里来的”问具体，不替代安装人员使用的受控文件，也不评价某款设备是否合格。

先确认这张图要回答什么

一张图可以重点展示组成、外观或连接关系。收到资料后，先看文件名称、图号、版本和说明，确认提供方打算用它回答哪个问题。若只是方案阶段的组成展示，采购协调人员不宜默认为已经展开到施工所需的每个零件。

Autodesk的官方说明把分解视图描述为将部件移离装配位置，并可配合明细项目号识别组成。这是表达方式的背景。落实到具体游乐设备，仍应请出图方说明展开层级、隐藏内容以及配套文件。

部件号要能回到明细和装配位置

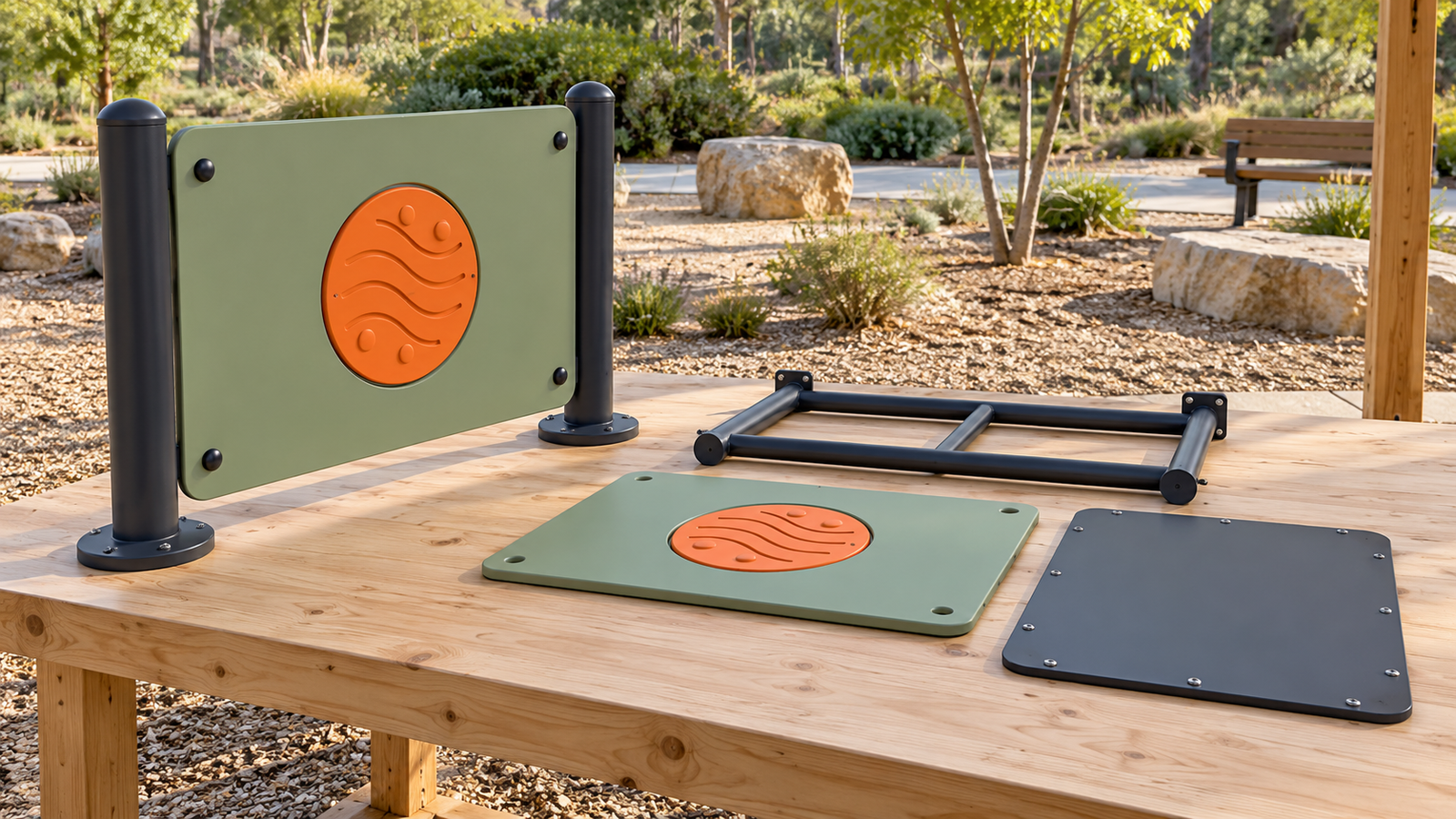

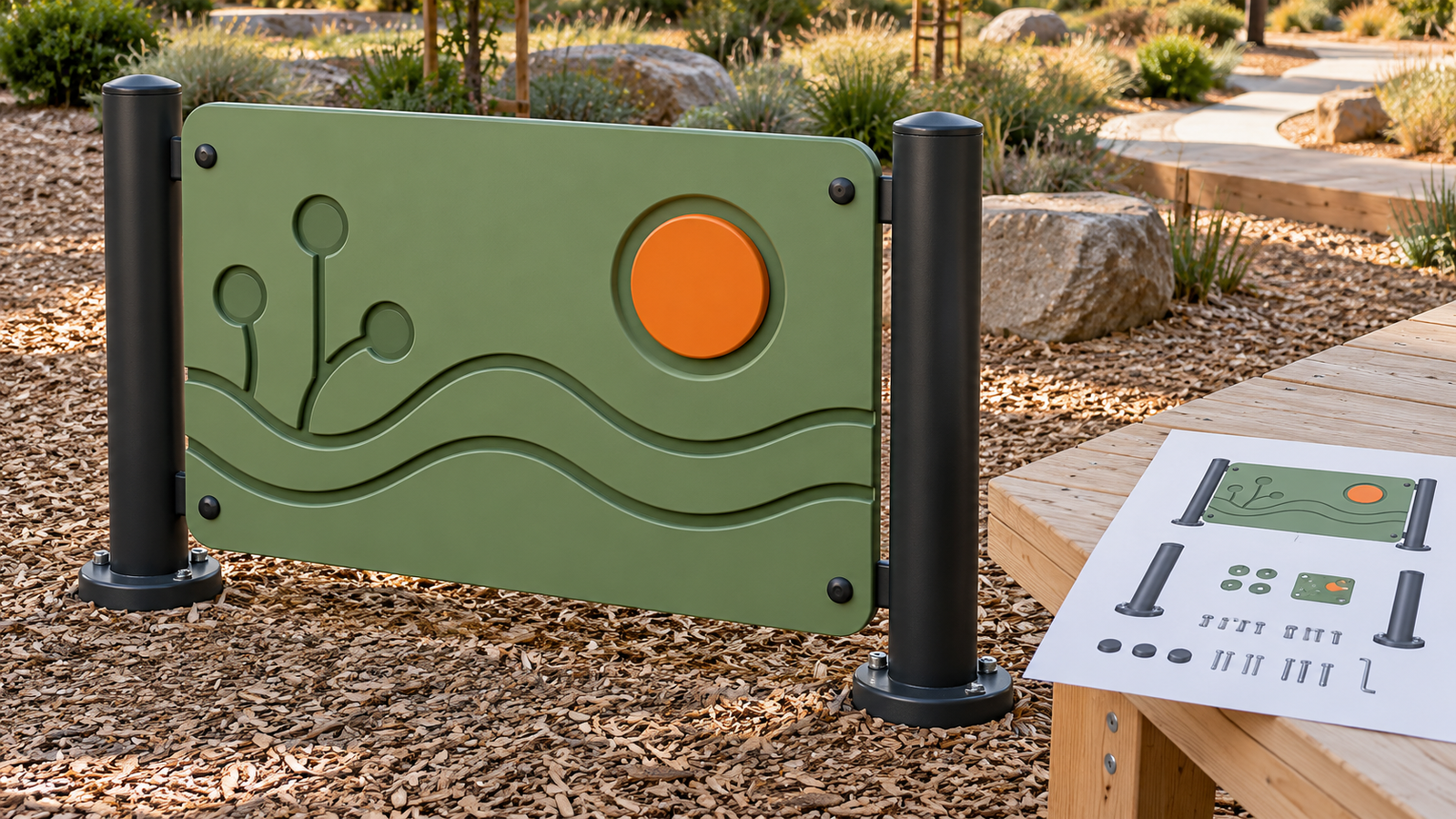

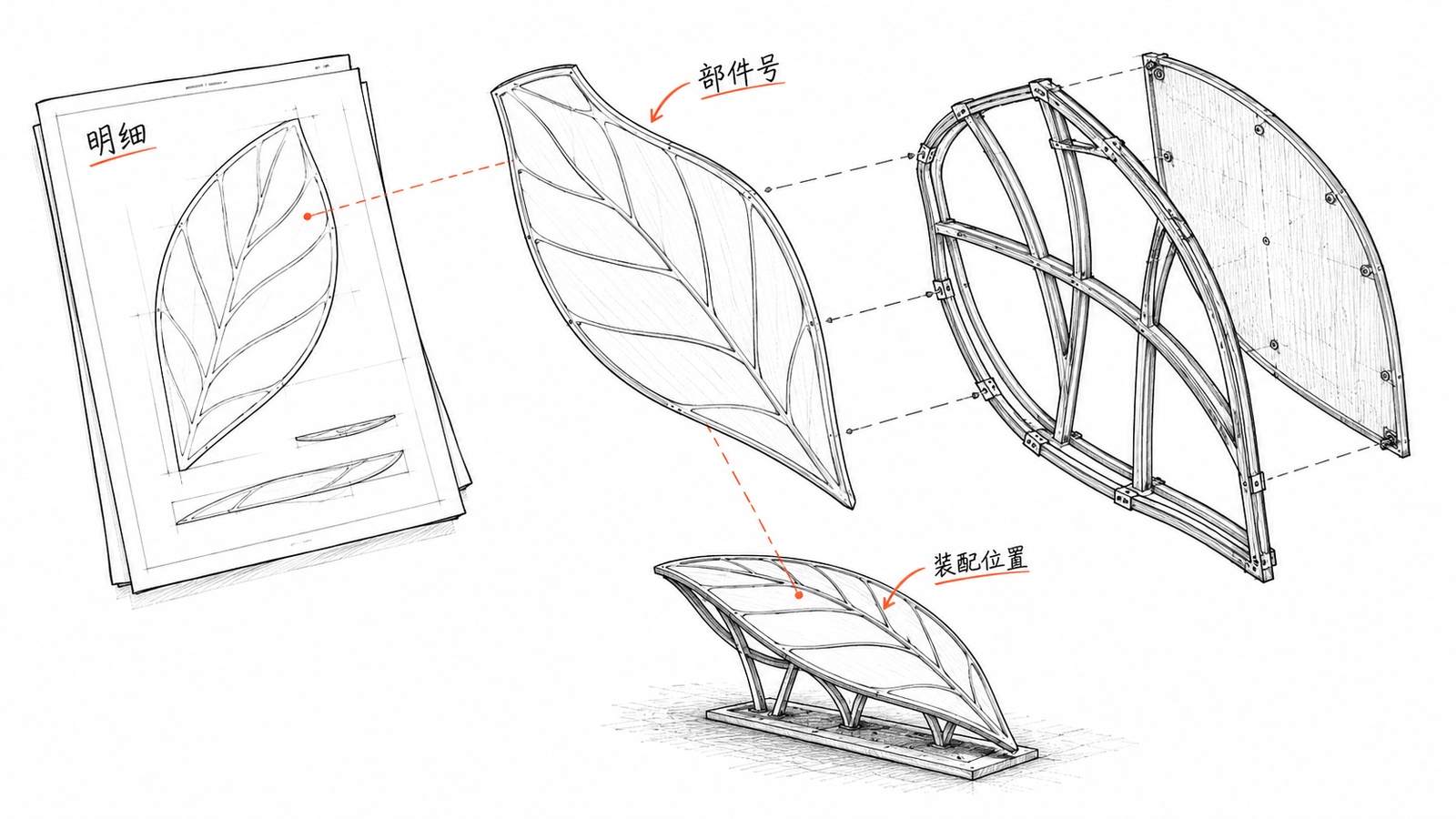

可以选一块拟供面板作为核对对象。在分解图找到它的指示编号，查明细中的名称，再看装配图上安装后的方位。三处记录若用的是不同版本，即使名称相近，也要先请提供方确认对应关系。

假设整组面板有一个总成号，前板和背板又各有编号。总成和组成件属于不同层级，不能因为画面上出现三个编号就算作三套设备。采购数量、套内组成与包装件数应分别依照各自资料核对，本次只确认部件身份。

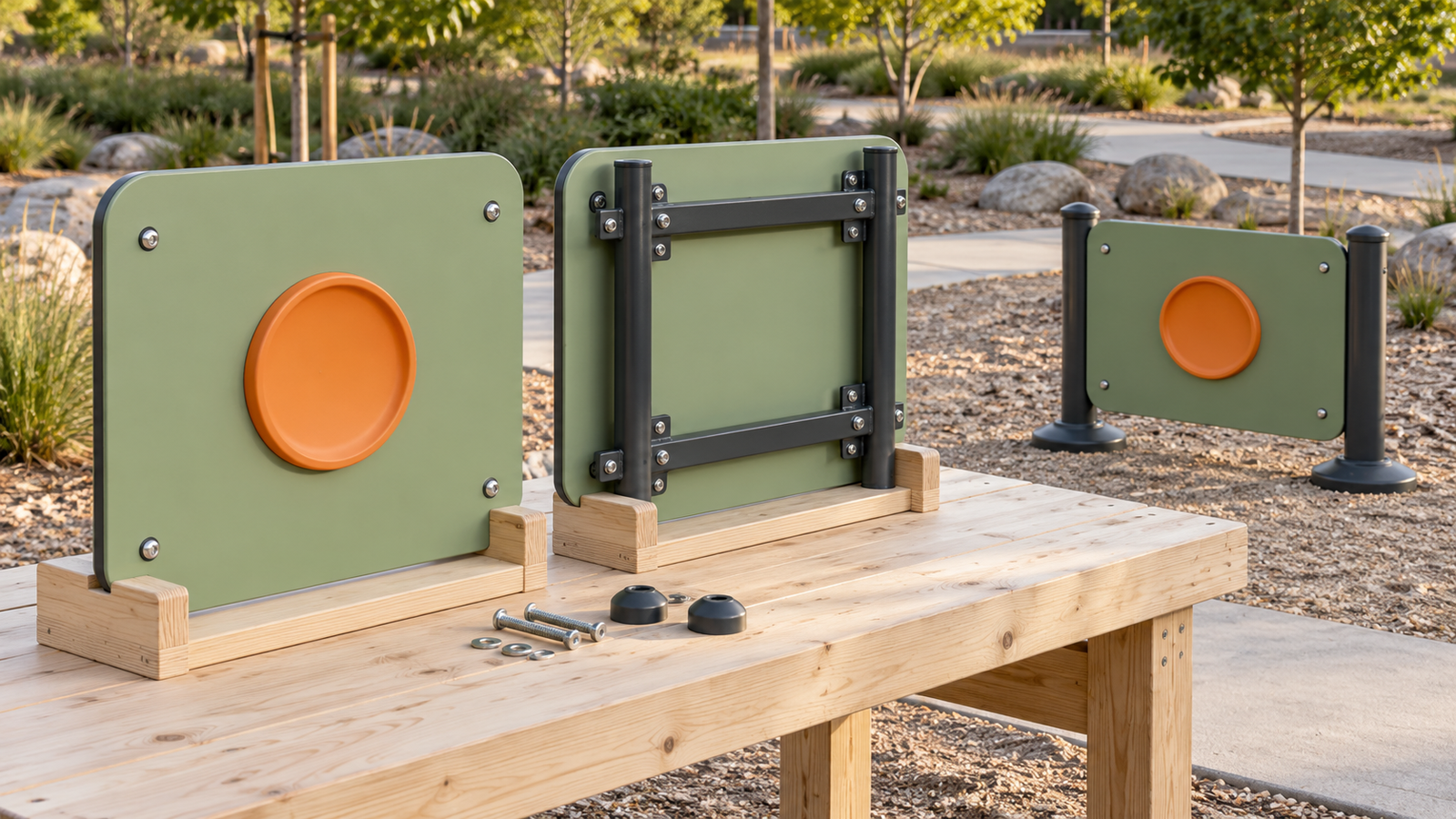

颜色可以辅助找对象，但相似颜色和轮廓不足以确认型号。遇到近似板件，应同时保留编号、指向位置和所在总成，避免用“左边那块蓝板”作为唯一描述。

拉开后的距离先按表达理解

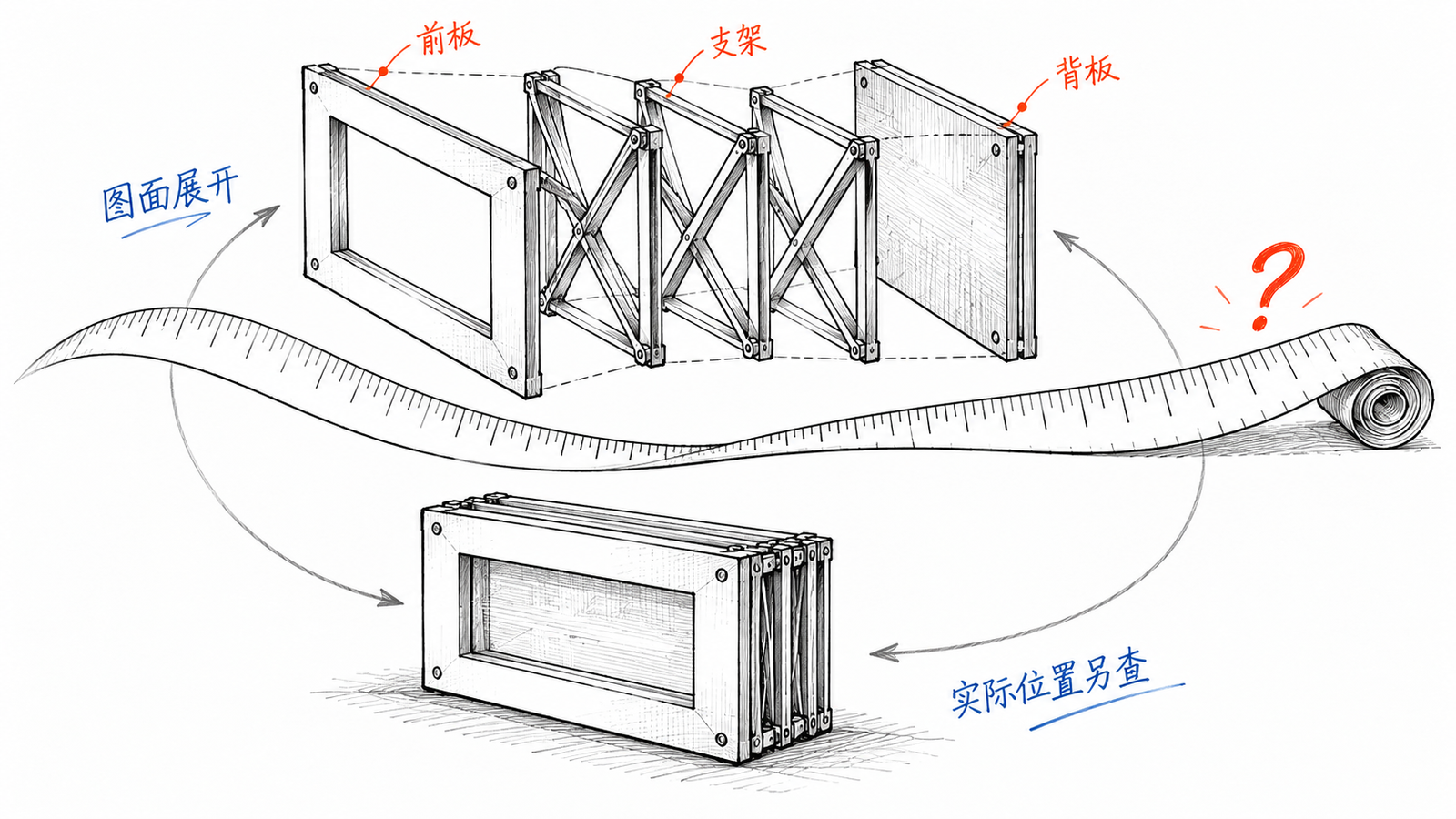

分解图为了露出被遮挡的部件，可能把前板、背板和支架分开放。画面上前板离框架较远，不应据此要求安装后也保留相同空隙。需要控制的距离应查尺寸与相关详图，并由相应专业人员核实。

同样，画面上从左到右的排列不能自动当作施工先后。引线、轨迹或箭头究竟说明对应、移动还是步骤，要按当前文件说明理解。缺少说明时，最有效的提问是指出具体线条与部件，请提供方解释其含义。

看不见的部件先列疑问

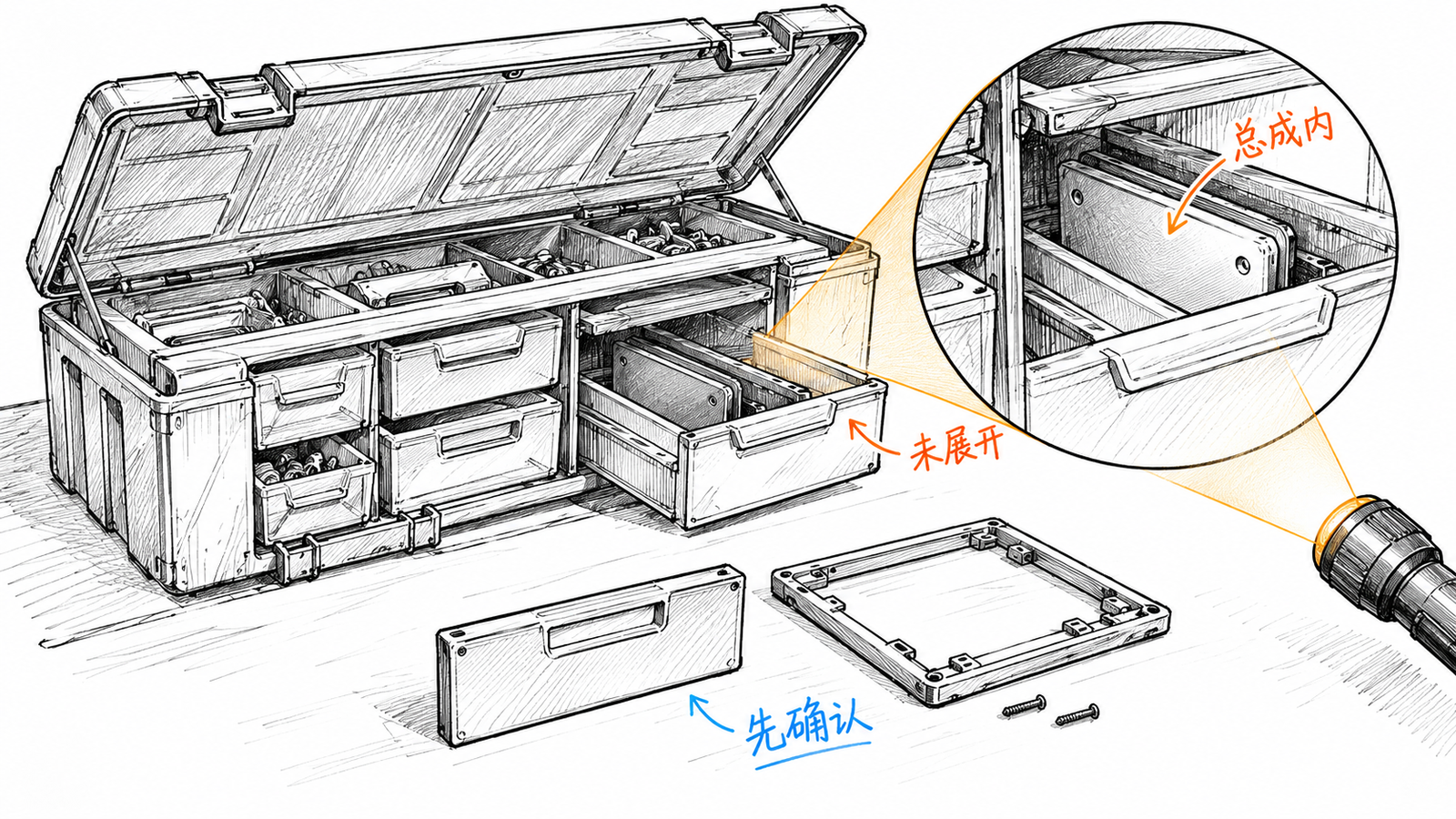

某个连接件没有独立画出来，可能是包含在下级总成里，也可能是当前视图被隐藏。仅凭未显示就判断缺件或不需要安装，证据不足。应请出图方说明它属于哪里，并提供对应明细或详图。

反过来，图中画出了附件，也不自动确认已报价或随货。供货范围需要回到本项目确认文件。若图面与明细不能互相对应，应记录尚未核实的对象，暂不把不一致解释成提供方已经确认的选择。

图面对应以后，还需分别核实产品资料

部件名称核对完成，只解决了识别问题。涉及材料、表面处理或连接性能时，还需要与拟供型号对应的说明和证据；一个画得饱满的金属框，不能证明特定材质或耐久性。

交付与维护人员可能需要不同层级的信息。日后寻找替换件，既要知道原部件身份，也要核对型号与配置是否适配。分解图可以帮助提出问题，具体拆装、替换和停用要求仍依项目有效资料和相应人员的确认执行。本文不提供通用工艺、扭矩、间隙或更换周期。

把问题写成可以回答的一句话

与其要求“把图画清楚”，不如写：本次核对使用某图号的某版文件，项目号所指的是前板还是整组面板，请在同版装配图和明细中分别指认。图面上拉开的距离是否只用于表达，如涉及实际控制尺寸，请提供对应文件。

答复后保留所用版本及仍需确认的部分。若后续更换配置，应重新核对受影响的部件与资料，不能让原来的确认记录替代新组合的说明。

常见问题

分解图越详细，技术资料就越完整吗？

不能单凭细节密度判断。应看它是否解决当前任务，是否与同版明细、装配及必要详图对应。

两个部件号指向相似外形，可以合并吗？

先请出图方解释差异。型号、安装方位或下级组成可能不同，采购方不宜自行合并身份。

分解图里的移动线就是安装动作吗？

先读文件说明。没有明确步骤依据时，不能把表达关系自行改写为安装方法。

供货清单没有某部件号，能直接判定漏项吗？

先核对清单层级与总成包含范围。将具体对象交给提供方确认，得到对应记录后再判断。

参考资料与适用范围

Autodesk Inventor Help: Exploded views

仅说明基本表达或观察概念。

本文只提供条件式选型观察与资料沟通建议，不提供具体产品的参数、安装工艺、合格或效果证明。

选一个图中部件号，请出图方标回同版本装配图和明细条目。
